山东省、黑龙江省、吉林省、宁夏回族自治区已将EPS模块轻钢结构房屋建造技术纳入地方标准,标准的出台,为在地震烈度大于8度地区建造单层低能耗防灾抗震房屋提供了坚实的技术支撑。
EPS模块轻钢结构建筑节能体系的定义:将置于墙体空心模块预制竖向凹槽中的80mm×80mm×2.0mm方钢管(芯柱)的上下两端分别与基础顶面的预埋钢板和檐口钢管锁口连接,构成复合空心墙体。在其内外表面17mm厚的颗粒浆料抹面、3mm厚抹面胶浆防护、耐碱玻纤网布抗裂增强,形成厚度为20mm的抹面防护层,按设计要求饰面;屋架端头与钢管锁口连接,檩条与屋架连接,屋面空心保温板内的方钢管与檩条连接,由此构成的房屋建筑结构组合。

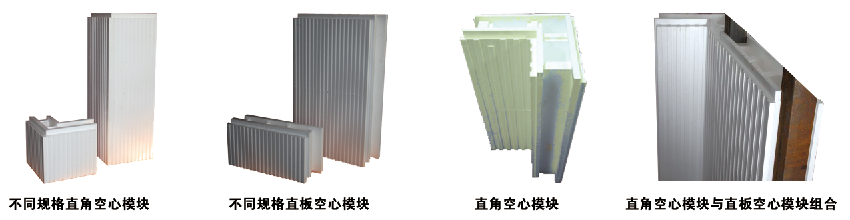

部分实体EPS空腔模块见下图
EPS模块轻钢结构建筑节能体系科技创新点
1、EPS模块是采用电脑全自动生产线,按建筑模数、节能标准、建筑构造、结构体系和施工工艺的需求,通过专用设备和模具高温真空一次成型制造(非大板机切割成型的聚苯板)。EPS模块设有整体转角,四周边设有矩形插接企口,内外表面设有均匀分布的燕尾槽;其熔结性均匀、压缩强度高、技术指标稳定、几何尺寸准确(最大负误差0.2mm),导热系数修正系数a=1.0。
2、EPS模块墙体组合时,无论是大面、转角(阴阳角)、纵向、横向均采用矩形企口插接拼装组合,此举既保证EPS模块墙体平直,又保证了纵、横两个方向组合缝100%密闭,彻底杜绝了平口对接的组合缝和因此而产生的接缝 “热桥” 。
3、彻底取代了粘土砖和块状组砌材料,摒弃了传统的房屋建造块材组砌工艺。EPS模块与轻钢结构有机结合,使房屋建造成本较块材组砌结构降低15%、房屋建造速度提高50%、房屋使用面积增加了12%、房屋墙体传热系数0.20W/m2.K(相当于4m厚粘土砖墙体)、房屋结构防灾抗震能力大于8度,彻底告别了因地震灾害造成的房屋倒塌和人身伤亡及财产损失。是传统房屋建造技术的创新和发展。
4、EPS空心模块内外表面均匀分布的燕尾槽与23mm厚抹面防护层构成有机咬合,极大地提高了复合墙体的抗冲击性、耐久性和防火安全性能,其耐火极限可达到1.3小时,做到了EPS模块保温层与建筑结构同寿命。
5、标准化、工厂化、装配化、精细化建造低能耗抗灾房屋。 为我国在地震烈度大于8度设防区域和有低能耗防灾需求区域建造单层居住建筑(含“被动式”低能耗房屋)、大型冷藏库、无采暖农机库和农业温室等提供了可靠的技术支撑。
6、节能省地,保护资源,减少或取消房屋在采暖和制冷方面对化石能源的依赖,同时也减少或取消有害气体或物质的排放。
7、实现了有自主知识产权的专利技术产业化和标准化。
国内深资专家们对该体系的评价是:它彻底取代了粘土砖和块状组砌材料,摒弃了传统的单层房屋建造块材组砌工艺,基本取消了施工现场的湿作业,实现了标准化、工厂化、装配化、精细化建造村镇抗震节能房屋,是我国单层村镇抗震节能房屋建造技术的一场创新式革命。该体系填补了国内空白,达到国际先进水平。

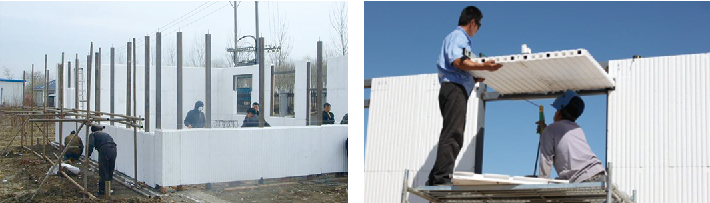

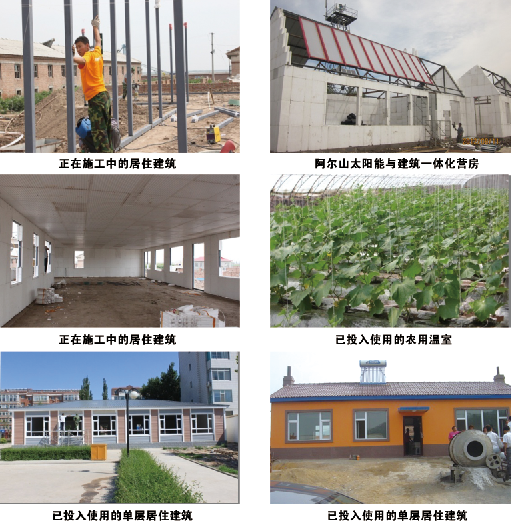

用该体系建造的部分项目实体照片
