EPS模块现浇混凝土剪力墙结构

产品类别:
混凝土剪力墙结构建筑节能体系
产品规格:
绿色环保工作
产品编号:
EPS模块现浇混凝土剪力墙体系
咨询热线:
400-858-1667

  • 产品详情
  • 联系我们
适用范围:该技术适用于现行国家标准《住宅建筑规范》GB50368中耐火等级三级及以下、抗震设防烈度8度及以下、建筑高度15m以下、地上建筑层数3层及以下、建筑层高不大于5.1m 装配式EPS 模块现浇混凝土或再生混凝土结构低层低能耗抗灾房屋、多层和低层工业与民用建筑(含被动式低能耗房屋)、别墅、大型冷藏库、无采暖农机库和农业温室等的建造。
该体系被国家建筑节能产品认定部门评选为十大建筑节能新技术和新产品。
2014年北京市科技进步二等奖
2015年荣获黑龙江省政府科技进步技术发明类一等奖
2015年荣获国家建材行业技术革新奖

复合墙体传热系数  K ≤ 0.1 5 W/·K 0.25 W/㎡·K
复合屋面传热系数  K ≤ 0.1 0 W/·K~ 0.20 W/·K

复合墙体:将表观密度30kg/m³墙体空腔模块经积木式错缝插接拼装成空腔墙体,其内置入钢筋、浇筑厚度为130mm的混凝土或再生混凝土。内外表面用12mm厚颗粒浆料抹面、3mm厚抹面胶浆加一道耐碱玻纤网布抗裂增强,或安装厚度不小于15mm的纤维水泥板,再按设计要求饰面,由此所构成保温与承重一体化的房屋外墙。

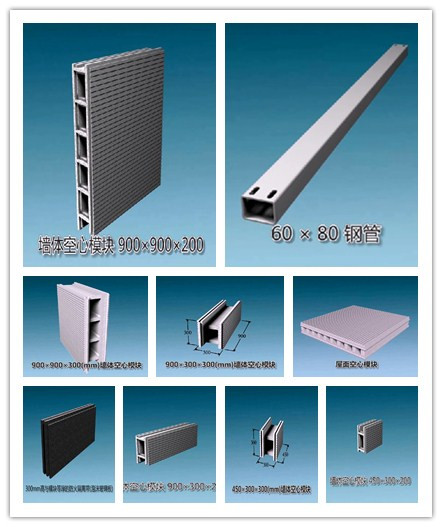

复合屋面板:将表观密度30kg/m³、厚度为150mm或200mm的标准型或加厚型普通屋面空心模块用两根通长60mm×60mm或80mm×60mm 、壁厚不小于3.0mm的镀锌方钢管(或称芯肋)贯通穿过屋面空心模块的第2个方形通孔,按房屋设计尺寸,穿插组合成屋面空心板,其上下表面用不小于5mm抹面胶浆抹面,加一层玻纤网布抗裂增强,端头通孔均用厚度不小于60mm模块密闭封堵,所构成保温与承重一体化的屋面空心板。
       该技术为我国农村低层低能耗抗灾(地震、火灾、风灾、水灾、雪灾)房屋和农业温室建造及打造 新常态下的“美丽乡村”,规范村镇低层低能耗抗灾房屋的建造行为,保证工程质量,提高农村房屋的保温隔热性和气密性、耐久性、防火安全性、易施工性和结构抗灾能力、农村“被动房”和实现8级震灾 “零死亡”、建筑垃圾的循环利用提供了坚实的技术支撑。

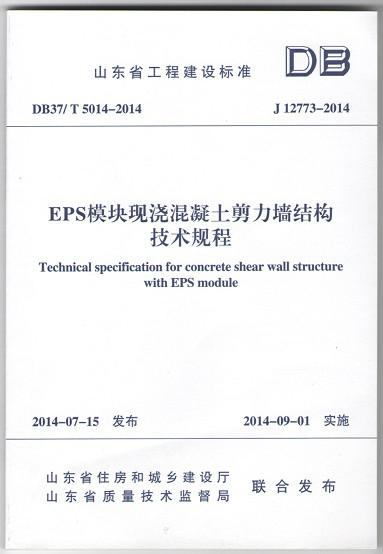

        山东省、黑龙江省、吉林省、宁夏回族自治区、内蒙古自治区、新疆维吾尔自治区、河北省、中国工程建设协会标准已发行装配式 EPS模块现浇混凝土结构低能耗抗灾房屋建造技术工程建设标准,为我国在地震烈度8度区域建造建筑高度15m以下农村房屋、农作物温室、无采暖农机库房和禽舍等提供了可靠技术支撑,为取代粘土砖和传统落后房屋建造技术提供了优质建筑部品。目前,辽宁省、四川省、江苏省、湖南省、湖北省、山西省、天津市、海南省等工程建设标准正在编审中。

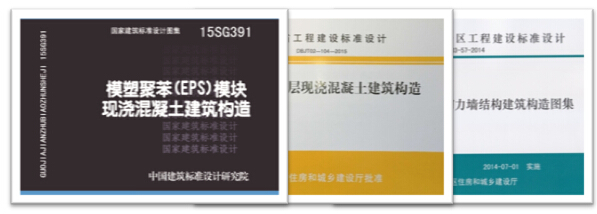

      国家工程建设标准图集和河北省工程建设标准图集已出台装配式 EPS模块现浇混凝土结构低能耗抗灾房屋建造技术建筑构造图集(山东省工程建设标准图集正在制作中)。

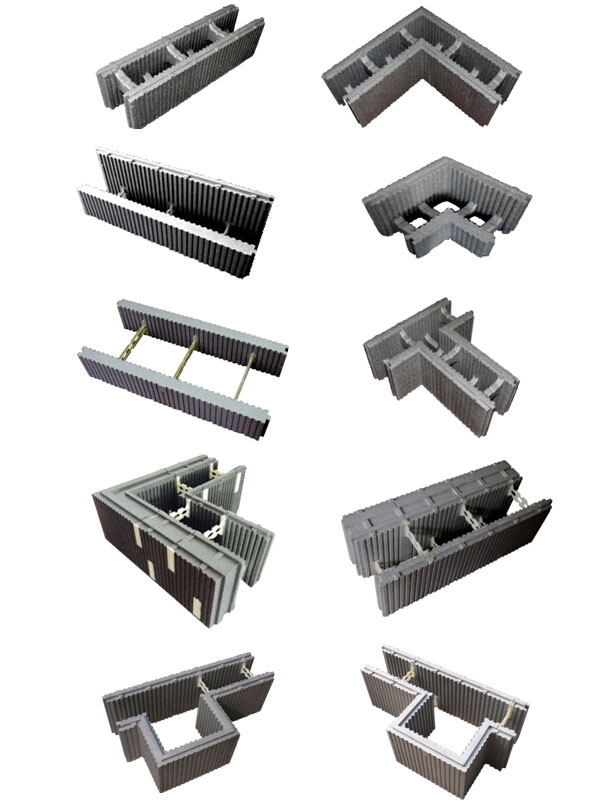

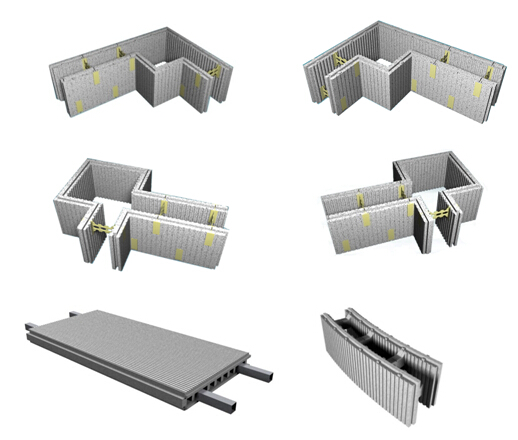

部分EPS模块实样





科技创新点:

1  模块是按建筑模数、节能标准、建筑构造、结构体系和施工工艺的需求,通过专用设备和模具高温真空一次成型制造(非大板机切割成型的聚苯板)。其熔结性均匀、压缩强度高、技术指标稳定、几何尺寸准确,最大负误差0.2mm。
2  该技术有易施工性强、工程质量易保证的特点。房屋建造如同摆积木类似,特别适用于农民自建房屋和农业温室。彻底取代了粘土砖和块状组砌墙体,淘汰落后技术和产能,摒弃了传统的房屋建造施工工艺,实现了建筑保温与建筑模板一体化和建筑保温与建筑结构一体化及自主知识产权的专利技术产业化和标准化。
3  实现了装配式低能耗抗灾房屋建造技术标准化、建筑部品生产工厂化、施工现场装配化、工程质量精细化、室内环境舒适化。为在不同地震烈度设防区域建造低能耗抗灾房屋、大型冷藏库、无采暖设施大型禽舍、农业机械库房、农业温室等提供了可靠的建造技术和经济适用的建筑部品。
4  模块与现浇混凝土结构或再生混凝土结构有机结合,使房屋各项经济技术指标与传统粘土砖房屋比较:房屋建造成本降低了15%、建造速度提高了50%以上、使用面积增加了10%、保温隔热性和气密性可达到了被动房的性能指标、结构抗灾能力大幅度升级,防患于未然,实现了8度震灾“零死亡”。彻底告别了因自然灾害造成的房屋倒塌、人身伤亡、财产损失和不良的社会影响,做到受灾不受害。
5  节能省地,保护资源。复合墙体内可全部使用再生混凝土浇筑,不但实现了建筑垃圾的有效循环利用、还使得复合墙体保温隔热性能与3.2m厚的粘土实心砖墙体等同。
6  模块良好的力学性能和内外表面均匀分布的燕尾槽与混凝土结构和防护层构成有机咬合,提高了墙体的抗冲击性、耐久性和防火安全性能,做到了模块保温层与现浇混凝土承重墙体同寿命。
        国内深资专家们对该技术的评价是:该技术彻底取代了传统的用块材组砌建造房屋施工工艺,外在我国村镇打造低能耗抗灾房屋提供了可靠地技术支撑,是我国村镇低能耗抗灾房屋建造技术的一场创新式革命。EPS空心模块单排配筋现浇再生混凝土剪力墙复合墙体及产业化项目达到国际领先水平。该技术是我国几千年传统房屋建造工艺的创新与发展。为“美丽乡村”建设提供了可靠的技术支撑。

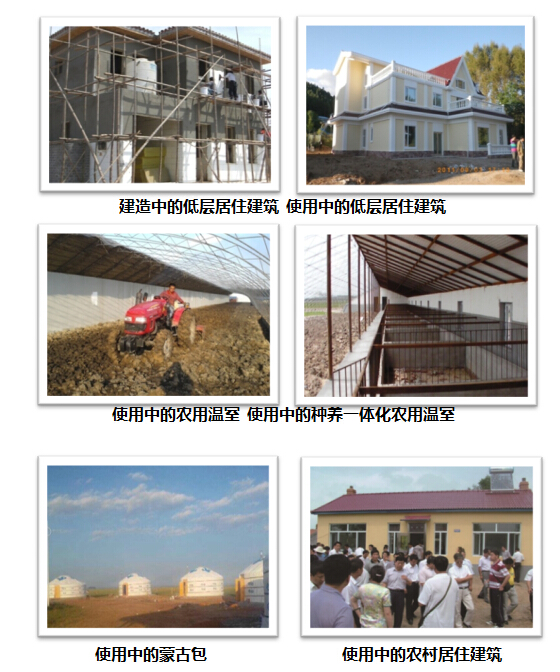

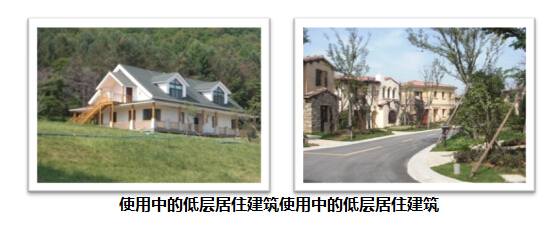

EPS

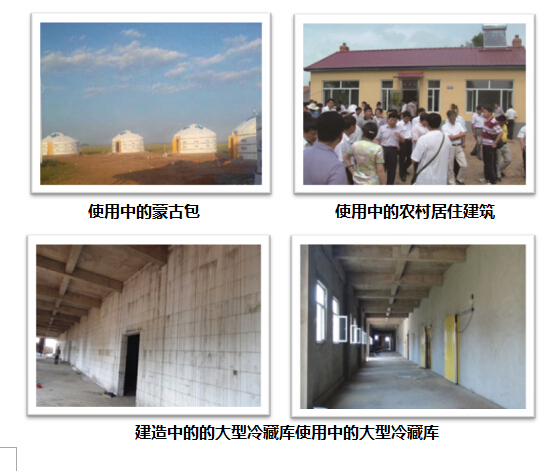

模块混凝土剪力墙结构建造技术部分项目实例
